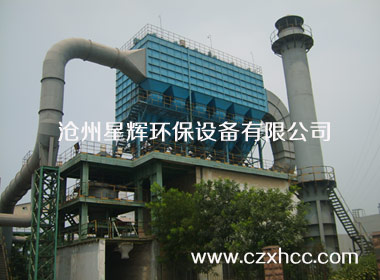

LCM型長袋低壓脈沖除塵器

發表時間2016-02-20 08:35:16：【大中小】

LCM型袋式除塵,布袋除塵器

該LCM型袋式除塵器首次采用了標準氣缸控制離線脈沖清灰，轉換時間短，運行穩定，清灰效果好。產品系列化可實現高壓或低壓離線脈沖清灰技術要求，能滿足用戶各種特殊要求。除塵器布袋骨架采用多角形，可適用不同直徑，不同濾袋要求。

經檢測各項技術指標均達到或超過國家行業質量分級標準（JB、JQ641-88）。

一、基本原理

利用布袋過濾除塵機理，除去含塵氣體中的粉塵。當含塵氣體從下部錐體進入除塵器，粉塵被阻留在濾袋表面上，經過濾的凈氣進入上氣箱，經排風管排出。隨過濾工況的進行，濾袋阻力升高，由自動控制儀控制電磁脈沖閥、離線閥、進行逐室逐排脈沖清灰，使濾袋恢復過濾能力。

二、技術關鍵

離線脈沖噴吹技術，克服了粉塵“再吸附”現象，提高了清灰效果，降低設備阻力達到長除塵濾袋（為傳統的2～3倍）大型化的目的?？蓪?shí)現不停機檢修，在系統正常運行的條件下進行檢修或換袋。

典型規模：LCM320～4長袋脈沖除塵器，處理能力110000m3/h。

技術指標及條件要求

一、技術指標

處理風量81600m3/h～1522800m3/h；漏風率＜2%；

過濾面積1360～16670m2；設備阻力＜1.5kPa；

出口粉塵濃度＜20mg/Nm3；耐壓強度8kPa。

二、條件要求

占地面積51m2。

主要設備及運行管理

一、主要設備：LCM型長袋脈沖除塵器一臺。

二、運行管理：采用PLC自動控制，實現了定阻、定時清灰、卸灰、輸灰系統的自動控制。

LCM長袋低壓脈沖除塵器技術性能及外型尺寸

項目規格	1850	2300	2800	3700	4600	5500	6500	1850×2	2300×2	2800×2	3700×2	4600×2
過濾面積m2	1850	2300	2800	3700	4600	5500	6500	3700	4600	5600	7400	9200
處理風量萬m3/h	16.2	20.7	25.2	33.3	41.4	49.5	58.5	33.3	41.4	50.4	66.6	82.8
濾袋數量（條）	616	770	924	1232	1540	1848	2156	1232	1540	1848	2464	3080
濾袋規格mm	Φ160×6050
清灰方式	離線清灰
離線分室數（個）	4	5	6	8	10	12	14	8	10	12	16	20
除塵器漏風率%	≤2%
入口濃度mg/m3	≤20g/m3
排放濃度mg/m3	50-100mg/m3
脈沖閥數量（個）	44	55	66	88	110	132	154	88	110	132	176	220
重量T	74	93	112	147	177	212	252	142	179	216	286	346
外型尺寸mm	11500 ×5500 ×13800	13800 ×5500 ×13800	16560 ×5500 ×13800	22080 ×5500 ×13800	27600 ×5500 ×13800	33120 ×5500 ×13800	38640 ×5500 ×13800	11500 ×10300 ×13800	13800 ×10300 ×13800	16560 ×10300 ×13800	22080 ×10300 ×13800	27600 ×10300 ×13800

項目規格	5500×2	6500×2	7400×2	410	460	600	680	820	925	1100	1200	1350
過濾面積m2	11000	13000	14800	410	460	600	680	820	925	1100	1200	1350
處理風量萬m3/h	99	117	133.2	3.69	4.14	5.4	6.12	7.38	8.64	9.9	10.8	12.6
濾袋數量（條）	3696	4312	4928	252	280	378	280	336	378	462	504	560
濾袋規格mm	Φ160×6050 Φ130×4050 Φ160×6050
清灰方式	離線清灰在線清灰
離線分室數（個）	24	28	32
除塵器漏風率%	≤2%
入口濃度mg/m3	≤20g/m3
排放濃度mg/m3	50-100mg/m3
脈沖閥數量（個）	264	308	352	18	20	27	20	24	27	33	36	40
重量T	74	93	112	147	177	212	252	142	179	216	286	346
外型尺寸mm	13120 ×10900 ×13800	38640 ×10900 ×13800	41400 ×10900 ×13800	4600 ×6400 ×13800	5000 ×6500 ×9750	6700 ×6600 ×9750	5020 ×6700 ×11750	6070 ×6850 ×11750	6700 ×6950 ×11750	7960 ×7125 ×11750	8800 ×7250 ×11750	9640 ×7400 ×11750
