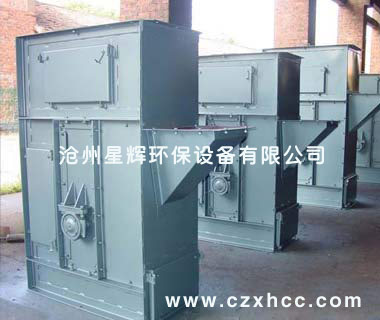

D型斗式提升機
?
D型斗式提升機代號為D，即帶式斗式提升機；產品規格以斗寬表示。相比鏈圓環鏈?zhǔn)蕉肥教嵘龣C(jī)該D型斗式提升機具有規格多輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。該D型斗式提升機為離心式或混合方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5t/m3的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過60度。
D型斗式提升機用于在堅直方向內或在很大傾斜角時運送散?；蛩閴K物料，例如水泥、砂、土煤、堿、耐火材料、化學材料、糧食、面粉等。D型斗式提升機在各種建筑材料、化學工業、耐火材料工業、冶金和化學工業、食品工業、鑄造車間、面粉廠和糧食倉庫等處廣泛應用。
D型斗式提升機的構造是：固接著一系列料斗的牽引構件（膠帶、鏈條）環繞在提升機的頭輪與底輪之間構成閉合輪廓。驅動裝置與頭輪相連，使D型斗式提升機獲得動力并驅使運轉。張緊裝置與底輪相連，使?fàn)恳龢?gòu)件獲得必要的初張力，以保證正常運轉。物料從提升機底部供入，通過一系列料斗向上提升至頭部，并在該處進行卸載，從而實現在豎直方向內運送物料。D型斗式提升機的料斗和牽引構件等走行部分以及頭輪、底輪等安裝在全封閉的罩殼之內。
| 提升機型號 | 傳動裝置制法 | 圓柱齒輪減速機代號 | 電動機型號 | 傳動裝置功率 Kw |
傳動裝置重量 Kg |
|
| 右裝傳動裝置 | 左裝傳動裝置 | |||||
| D160 | C1 | ZQ250-Ⅴ-3Z | ZQ250-Ⅴ-4Z | Y112M-6 | 2.2 | 170 |
| D250 | C1 | ZQ350-Ⅴ-3Z | ZQ350-Ⅴ-4Z | Y132S-6 | 3 | 449 |
| C2 | ZQ350-Ⅴ-3Z | ZQ350-Ⅴ-4Z | Y132M2-6 | 5.5 | 470 | |
| C3 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y132M2-6 | 5.5 | 568 | |
| C4 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y160M-6 | 7.5 | 640 | |
| D350 | C1 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y132M2-6 | 5.5 | 590 |
| C2 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y160M-6 | 7.5 | 663 | |
| C3 | ZQ500-Ⅴ-3Z | ZQ500-Ⅴ-4Z | Y160L-6 | 11 | 855 | |
| C4 | ZQ500-Ⅴ-3Z | ZQ500-Ⅴ-4Z | Y160L-6 | 11 | 855 | |
| D450 | C1 | ZQ400-Ⅳ-3Z | ZQ400-Ⅳ-4Z | Y160M-6 | 7.5 | 685 |
| C2 | ZQ500-Ⅳ-3Z | ZQ500-Ⅳ-4Z | Y160L-6 | 11 | 895 | |
D型斗式提升機具有以下特點：
1、輸送量大，相同斗寬的TD型與D型相比，輸送量增大近一倍；
2、牽引件采用高強度橡膠輸送帶具有較高的抗拉強度，使用壽命長；
3、整機結構簡單、安裝方便、便于調整、維修和保養；
4、牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉?qiáng)度和耐磨性，使用壽命長。
D系列斗式提升機技術參數表：
|
項 目 |
提升機型號 |
|||||||
|
D160 |
D250 |
D350 |
D450 |
|||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
|
輸送能力(m3/h) |
8.0 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
|
|
料斗容量 |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
15 |
14.5 |
|
斗距 |
300 |
300 |
400 |
400 |
500 |
500 |
640 |
640 |
|
帶料斗的膠帶重量(Kg/m) |
4.72 |
8.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
|
輸送膠帶：寬度 |
200 |
300 |
400 |
500 |
||||
|
輸送膠帶：層數 |
4 |
4 |
5 |
5 |
||||
|
料斗運動速度(m/s) |
1.0 |
1.25 |
1.25 |
1.25 |
||||
|
傳動滾筒軸轉數(r/min) |
47.5 |
47.5 |
47.5 |
37.5 |
||||
|
物料的*大塊度 |
25 |
35 |
45 |
55 |
||||
D型斗式提升機是皮帶斗式提升機設備中典型產品，與之相同牽引構件的還有TD型斗式提升機，TD提升機比的提升高度更高，適用于提升較輕型物料。
