  NE型板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號。NE型板鏈斗式提升機本機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。

 NE系列板鏈斗式提升機產品特點:

     1.密封性好，環金污染少。
     2.操作、維修方便、易損件少。
     3.使用成本低，由于節能和維修少，使用成本極低。
     4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
     5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
     6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
     7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
     8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。


NE系列板鏈斗式提升機工作原理:

     NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。


    NE系列板鏈斗式提升機主要結構:

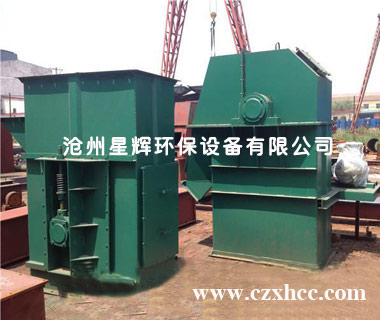

     NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
     運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
     驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
     上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
     中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
     下部裝置---安裝有自動張緊裝置。

    NE系列板鏈斗式提升機主要工作部件特點:

     1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
     2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
     3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
     4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
     5、板鏈：鏈板采用 45 # HRC36~42 。
     a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b 、采用較低的鏈速度(o．5米/秒)；c、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。

NE型板鏈斗式提升機技術參數表:
