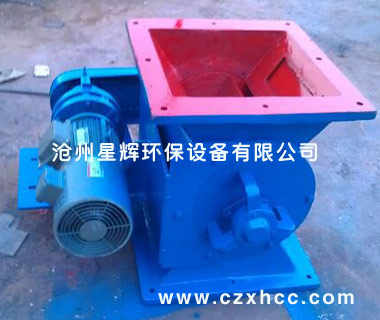

鏈條傳動卸料器

發表時間2015-12-24 02:14:18：【大中小】

鏈條傳動卸料器(YJD-HG)星型卸料器結構緊湊，造型美觀，使用方便。運轉平穩，噪音低。鏈條傳動卸料器由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。是為環保、冶金、化工、糧食、食品等工業部門廣泛應用。除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆料狀物料。

　　鏈條傳動(YJD-HG)卸料器由旋轉給料器是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成;當上部料倉的物料靠自重落下充填在葉片之間的空隙中，隨葉片的旋轉而在下部卸出，因此，星型卸料裝置可以定量而連續地卸料;旋轉給料器常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統，可以均勻，連續地向輸料管供料，以保證氣力輸出管內的氣、固體比較穩定，從而使氣力輸送能正常工作，同時，又能將卸料閥的上、下部氣壓隔斷而起到鎖氣作用。因此，卸料裝置是氣力輸送系統中常用的重要部件。

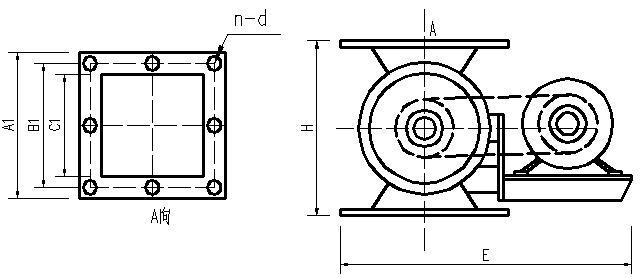

鏈條傳動卸料器結構

型號	A1	B1	C1	H	E	n-d	功率 kw	工作溫度 ℃	每轉體積 L/轉	轉速 r/min	卸料能力 M3/h
2型	250	200	150	240	~460	8-φ9	0.55	≤280	2立升	24	2.8
4型	280	230	180	280	~500	8-φ11	0.55	≤280	4立升	24	6
6型	300	250	200	300	~520	8-φ11	0.55	≤280	6立升	24	8.5
8型	320	270	220	320	~540	8-φ11	0.75	≤280	8立升	24	11.5
10型	340	290	240	340	~640	8-φ13	1.1	≤280	10立升	24	14
12型	360	310	260	360	~660	8-φ13	1.1	≤280	12立升	24	17
14型	380	330	280	380	~680	8-φ17	1.1	≤280	14立升	24	20
16型	400	350	300	400	~700	8-φ17	1.1	≤280	16立升	24	23
18型	420	370	320	420	~720	8-φ17	1.5	≤280	18立升	24	26
20型	440	390	340	440	~740	8-φ17	1.5	≤280	20立升	24	29
26型	510	450	400	520	~850	8-φ17	2.2	≤280	40立升	24	57
30型	550	495	440	560	~890	12-φ17	2.2	≤280	48立升	24	69
36型	610	555	500	620	~950	12-φ17	2.2	≤280	60立升	24	86
40型	650	600	540	660	~990	12-φ17	2.2	≤280	75立升	24	108
46型	720	660	600	750	~1050	12-φ20	3	≤280	130立升	24	187
