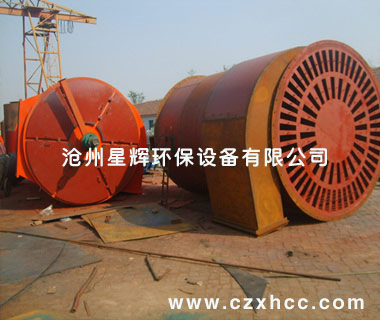

TFC、GFC、DFC型反吹布袋除塵器

發表時間2016-02-20 08:33:41：【大中小】

TFC、GFC、DFC型反吹風布袋除塵器處理有害粉塵的能力非常強，適合大面積的除塵和清灰，主要由上箱體，中箱體，含塵氣體進氣口入空門和下箱體這四部分組成，生產時完全按照行業標準制作，請廣大用戶放心使用。
TFC、GFC、DFC分室反吹布袋除塵器、反吹風布袋除塵器適用于電力、冶金、化工、糧食加工、建材、機械等部門以及工業爐窯或鍋爐。布袋除塵器是一種顆粒為0.1μm以上，溫度<260℃含塵氣體，凈化含塵濃度<1000g/Nm3的設備，除塵效率高于99%。除塵器配有先進的自動程序控制清灰電控系統，此系統具有反吹清灰自動監測功能。電控系統還具有手動清灰功能，為了調試維護檢修和除塵系統安全連續運行。
反吹布袋除塵器工作時含塵氣體于切向進入過濾室上部空間，大顆粒和凝聚塵粒會在離心作用下沿筒臂落入灰斗，而小顆粒就會彌散于過濾室袋間空隙從而被袋阻擋，然后凈化空氣就會透過袋壁經花板上濾袋導口匯集到清潔室，再由它的通風機吸入到大氣中。隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻留逐漸增加，當達到反吹風控制阻力上限時，由于反吹風布袋除塵器前后風管上的接口相連接的差壓變送器發出的訊號自動啟動反吹風機構來工作。具有足夠量的反吹風氣流由旋臂噴口吹入到濾袋的導口，阻擋過濾氣流并改變袋內壓力的工況，引起濾袋的振擊，這樣灰塵就會抖落到灰斗，旋臂轉動就會對濾袋逐個反吹，當布袋的阻力降到了下限時候，反吹風機構就會自動停止工作了。
技術性能

型號		濾袋數量(個)	過濾面積	過濾風速	風量(m³/h)	阻力(Pa)	外型尺寸(長×寬×高)(m)	重量
正壓式	TFC-5200	529	5200	＜1.0	312000	180-200	16.05×8.2×26.3	170
	TFC-7800	888	7800		468000		23.85×8.2×26.3	240
	TFC-10400	1184	10400		624000		16.05×16.4×26.3	310
	TFC-13000	1480	13000		780000		23.85×16.4×26.4	380
	TFC-15600	1776	15600		936000		31.65×16.4×26.3	450
負壓式	TFC-4000	448	4000		240000		11.1×15.6×24.8	240
	TFC-6000	672	6000		360000		15.65×15.6×24.8	240
	TFC-8000	860	8000		480000		20.2×15.6×24.8	320
	TFC-10000	1120	10000		600000		24.7×15.6×24.8	400
	TFC-12000	1344	12000		720000		29.25×15.6×24.8	480
GFC-280-4		336	1120		67200		7.64×3.647×15.31	38.8
GFC-280-5		420	1400		84000		9.58×3.647×15.30	42
GFC-280-6		504	1680		100800		11.52×3.647×15.16	50.26
GFC-280-8		672	2240		134400		7.64×7.29×15.36	63.98
GFC-280-10		840	2800		168000		9.58×7.29×15.36	72.12
GFC-280-12		1008	3360		201600		11.52×7.29×15.34	81.68
GFC-230-4		264	920		55200		7.64×3.05×15.08	36.4
GFC-230-5		330	1150		69000		9.58×3.05×15.08	47.2
GFC-230-6		396	1380		82800		11.53×3.05×15.8	54
GFC-230-8		528	1340		110400		7.64×5.9×15.08	61.2
GFC-230-10		660	2300		138000		9.58×5.9×15.08	67.4
GFC-230-12		792	2760		165600		11.52×5.9×15.08	74.9
GFC-140-4		160	560		33600		3.75×3.53×15.16	25
GFC-140-6		240	840		50400		5.70×3.53×15.16	38
GFC-140-8		280	1120		67200		7.64×3.53×15.16	50.7
GFC-140-10		320	1400		8400		9.58×3.53×15.16	63
GFC-140-12		480	1680		100800		11.52×3.53×15.16	75.7
GFC-83-6		144	498		29880		4.3×3.5×13.9	23.0
GFC-83-8		192	664		39840		5.64×3.5×13.9	30.7
GFC-83-10		240	830		49800		7.1×3.5×13.9	38.4
GFC-83-12		288	996		59760		11.5×3.5×13.9	47.3
DFC-6-524		152	524		31400		ф4000×16140	18
DFC-3-180		52	180		10800		ф2340×12480	10.86
DFC-3-126		52	126		7560		ф2340×10680	9.66
DFC-3-80		52	80		4800		ф2340×9030	8.08
DFC-2-103		30	103		6180		ф1808×11406	6.1
DFC-2-73		30	73		4380		ф1818×9606	5.4
DFC-2-45		30	45		2700		ф1818×7905	4.5
