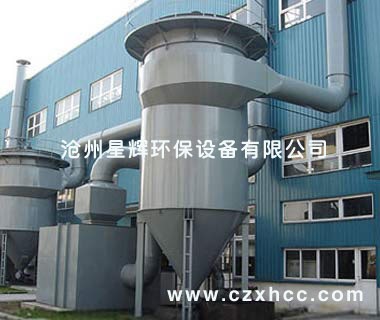

LFVB系列微震扁袋式除塵器

發表時間2015-12-23 08:34:26：【大中小】

LFVB系列微震扁袋式除塵器適用于機械回轉化工、機械、電力等工業部門。在這些行業應用的實踐證明了他所具備的獨特性。微震反吹扁袋除塵器具有結構合理，除塵效率，高清灰效果好，運行可靠，維護管理簡單等優點。本設備適用于水泥、建材、冶金、等領域，LFVB系列微震扁袋除塵器不僅綜合了分室反吹和脈沖噴吹清灰的優點，而且加長濾袋，充分發揮壓縮空氣強力噴吹清灰的作用。它是在常規短袋脈沖除塵器的基礎上發展起來的一種袋式除塵設備。

1、采取了較好的密封措施，漏風率在5%以下。
2、具有旋風和過濾二級除塵的功能，除塵效率可高達99.5%以上，入口粉塵濃度比同類袋濾式除塵器高一倍以上，室外型用于水泥系統，入口濃度高達 120g/m3以上，用于冶金、機械等行業，入口濃度高達60g/m3。由于粗顆粒粉塵已旋風分離，減少了對濾袋的沖擊和摩擦，因而濾袋壽命較長。
3、反吹清灰采用了脈沖清灰機構，可使濾袋抖動振落附于布袋上的粉塵，清灰能力高于一般袋濾式除塵器，恢復過濾性能好。
本除塵器分為室外、室內、倉頂三種形式。室外型LFVB系列微震扁袋除塵器有四個系列17種規格，過濾面積自50m2-1000m2；室內型LFVB系列微震扁袋除塵器有四個系列12種規格，過濾面積自40m2-450m2；JMW-N室內型與LFVB結構、性能完全一樣，僅去掉灰斗，增加一個底部刮板機構，以降低設備高度，適應室內層高的限制。倉頂型JMW-C有一個系列4種規格，過濾面積自20m2-50m2，其結構取消了灰斗和進風口，便于在倉頂和一般工藝料斗上安裝。

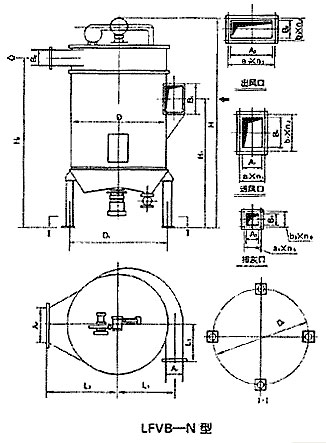

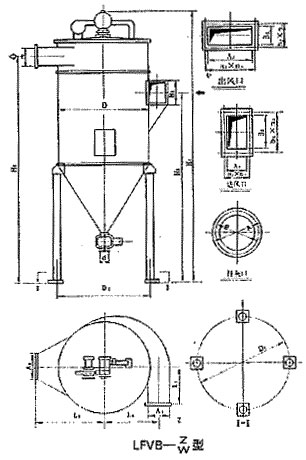

設備設計圖:

LFVB系列微震扁袋式除塵器
設備型號參數:

序號	型號規格	實際過濾面積m2	濾袋數量（個）	濾袋長度	過濾風速(m/min)	處理風量(m3/h)	除塵效率（%）	設備阻力（Kpa)	重量 (噸)
1	LFVB-N-1/50	52	30	2.2	1-2	3000-6000	>99.5	0.8-1.6	3.06
2	LFVB-N-12/70	73	66	1.4		4200-8400			3.66
3	LFVB-N-12/90	93	66	1.8		5400-10800			4.32
4	LFVB-N-12/120	124	66	2.4		7200-14400			5.13
5	LFVB-N-12/140	145	66	2.8		8400-16800			5.88
6	LFVB-N-13/160	161	128	1.6		9600-19200			6.7
7	LFVB-N-13/180	181	128	1.8		10800-21600			6.85
8	LFVB-N-13/220	221	128	2.2		13200-26400			7.26
9	LFVB-N-13/260	261	128	2.6		15600-31200			8.19
10	LFVB-N-14/300	297	210	1.8		18000-39000			9.27
11	LFVB-N-14/380	396	210	2.4		22800-45600			11.06
12	LFVB-N-14/460	462	210	2.8		27600-55200			12.9

序號	型號規 格	實際過濾面積(m2)	濾袋數量(個)	濾袋長度 (m)	過濾風速(m/min)	處理風量(m3/h)	除塵效率（%）	設備阻力 (Kpa)	重量（噸）
1	LFVB-Z-5/1000	1037	300	4.4	0.5-1	30000-60000	＞99.5	0.8-1.6	32.67
2	LFVB-Z-5/1200	1225	300	5.2		36000-72000			37.2
3	LFVB-Z-5/1400	1414	300	6.0		42000-84000			44.17
4	LFVB-Z-6/1600	1626	414	5.0		48000-96000			48.16
5	LFVB-Z-6/1800	1821	414	5.6		54000-108000			51
6	LFVB-Z-6/2000	2016	414	6.2		60000-120000			57.5

序號	型號規格	實際過濾面積m2	濾袋數量（個）	濾袋長度（ m）	過濾風速（m/min)	處理風量(m3/h)	除塵效率（%）	設備阻力（Kpa)	重量（噸）
1	LFVB-W-1/50	52	30	2.2	1-2	3000-6000	＞99.5	0.8-1.6	3.5
2	LFVB-W-1/70	75	30	3.2		4200-8400			4.27
3	LFVB-W-1/90	94	30	4.0		5400-10800			4.93
4	LFVB-W-2/120	124	66	2.4		7200-14400			6.45
5	LFVB-W-2/140	145	66	2.8		8400-16800			7.05
6	LFVB-W-2/160	166	66	3.2		9600-19200			7.66
7	LFVB-W-2/180	187	66	3.6		10800-21600			7.85
8	LFVB-W-3/220	221	128	2.2		13200-26400			8.57
9	LFVB-W-3/260	261	128	2.6		15600-31200			9.38
10	LFVB-W-3/300	302	128	3.0		18000-36000			10.62
11	LFVB-W-3/380	382	128	3.8		22800-45600			13.29
12	LFVB-W-3/460	462	128	4.6		27600-55200			15.1
13	LFVB-W-4/530	528	210	3.2		31800-63600			18.77
14	LFVB-W-4/660	660	210	4.0		39600-79200			20.82
15	LFVB-W-4/800	729	210	4.8		48000-96000			24.38
